PRECYZYJNY RĘCZNY MOSTEK CYFROWY FNIRSI LC1020E TESTER LCR ESR 100kHz

Precyzyjny Mostek RLC FNIRSI LC1020E – Profesjonalny Tester ESR i LCR

FNIRSI LC1020E to inteligentny, przenośny miernik przeznaczony do precyzyjnych pomiarów indukcyjności (L), pojemności (C) oraz rezystancji (R). Urządzenie wyróżnia się zaawansowaną funkcją pomiaru ESR oraz wysoką rozdzielczością wyświetlania wyników (4,5 cyfry), co czyni go niezastąpionym narzędziem w serwisie elektroniki i kontroli jakości.

Najważniejsze Zalety i Funkcje:

• Automatyczne Rozpoznawanie (Auto-ID): Miernik samodzielnie identyfikuje typ podłączonego elementu (R, L lub C).
• Wysoka Precyzja: Dokładność podstawowa wynosi 0,3%, a w optymalnych warunkach może osiągnąć nawet 0,05%.
• Szerokie Pasmo Testowe: Obsługa pięciu częstotliwości: 100Hz, 120Hz, 1kHz, 10kHz oraz 100kHz.
• Tryb Sortowania i Porównywania: Szybka selekcja komponentów na podstawie ustawionej tolerancji (od 0,1% do 99,9%) z sygnalizacją DOBRY/ZŁY (Pass/Fail).

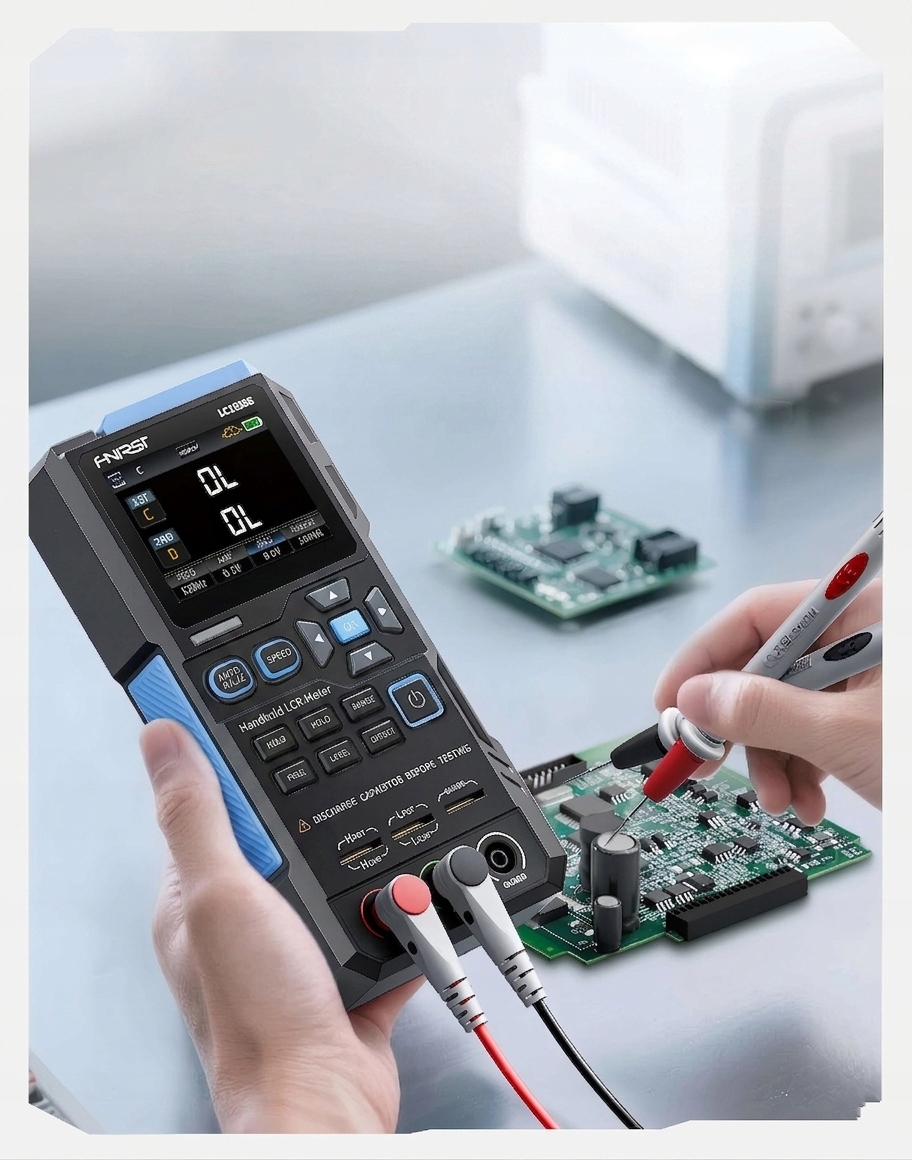

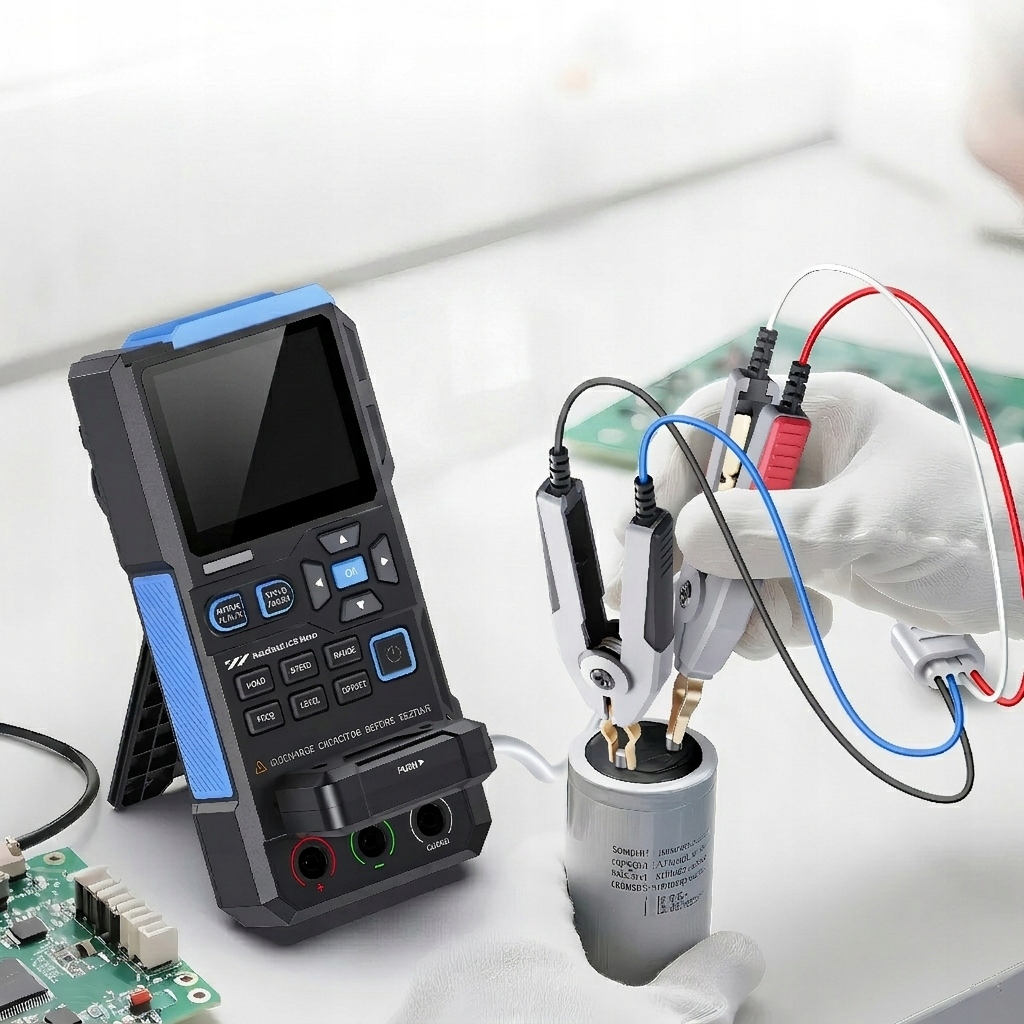

• Pomiary 4-przewodowe (Metoda Kelvina): Eliminuje wpływ rezystancji przewodów na wynik pomiaru, co jest kluczowe przy niskich wartościach.
• Wbudowany Akumulator: Ogniwo litowe 3000mAh ładowane przez nowoczesny port USB-C.

Specyfikacja Techniczna:

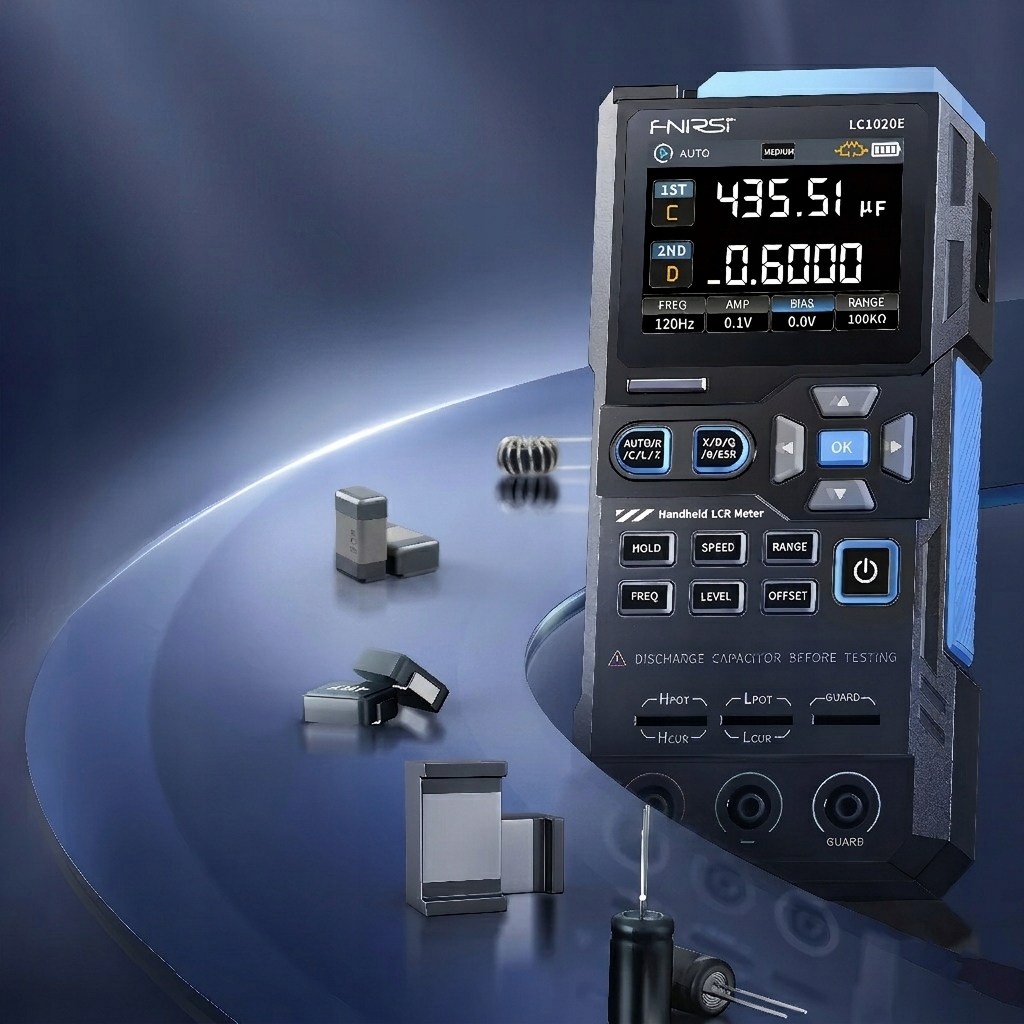

• Model: LC1020E
• Wyświetlacz: 2,8-calowy kolorowy TFT LCD
• Parametry Główne: AUTO, R, C, L, Z
• Parametry Dodatkowe: X (reaktancja), D (stratność), Q (dobroć), θ (kąt fazowy), ESR
• Zakresy Pomiarowe:

  Indukcyjność (L): 0 – 100H

  Pojemność (C): 0 – 100mF

  Rezystancja (R): 0 – 10MΩ

• Poziomy Sygnału Testowego: 0,1V / 0,3V / 0,6V
• Polaryzacja Wewnętrzna (Bias): 0,0V / 0,5V
• Kalibracja: Możliwość zerowania w układzie otwartym i zwartym
• Komunikacja: Interfejs USB-C (wirtualny port szeregowy do PC)

Dokładność Pomiarowa (Wybrane Zakresy):

• Zakres: 100Hz, 1kHz, 10kHz, 100kHz
• Pojemność (1nF-1uF): 0,3%, 0,4%, 1%
• Indukcyjność (1mH-1H): 0,4%, 0,3%, 0,4%, 2,5%
• Rezystancja (1kΩ-1MΩ): 0,4%, 0,2%, 0,3%, 0,6

Wszechstronne narzędzie LCR do różnorodnych testów

• Automatyczne rozpoznawanie: Urządzenie samodzielnie identyfikuje rodzaj mierzonego elementu.
• Tryb sortowania: Funkcja ułatwiająca selekcję komponentów według określonych parametrów.
• Automatyczne wyłączanie: Oszczędzanie energii poprzez samoczynne wygaszenie urządzenia.
• Wbudowana polaryzacja: Pozwala na testowanie pod napięciem stałym.
• Poziom testowy: Możliwość regulacji sygnału pomiarowego.
• Kalibracja: Funkcja zapewniająca dokładność pomiarów poprzez zerowanie.
• Wielopoziomowa częstotliwość: Obsługa wielu częstotliwości próbkowania.
• Rozdzielczość 4,5 cyfry: Bardzo wysoka precyzja prezentowanych wyników.
• Złącze Typ-C i akumulator litowo-jonowy: Nowoczesne zasilanie i szybkie ładowanie.
• Układy szeregowe i równoległe: Wybór odpowiedniego modelu obwodu dla pomiaru.
• Podwójny wyświetlacz parametrów: Jednoczesne pokazywanie dwóch różnych wartości na ekranie.
• Zatrzymanie i zapis danych: Możliwość zamrożenia wyniku oraz rejestracji pomiarów.

Skład zestawu

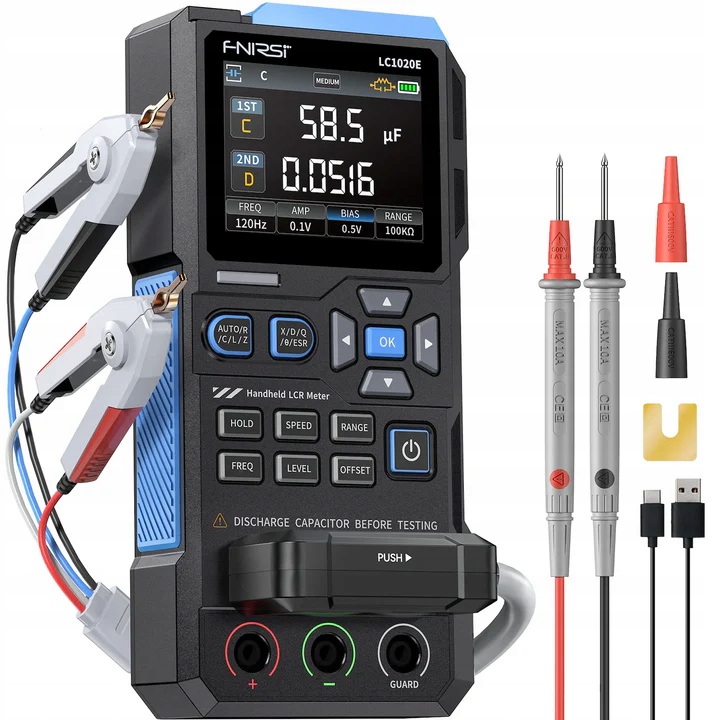

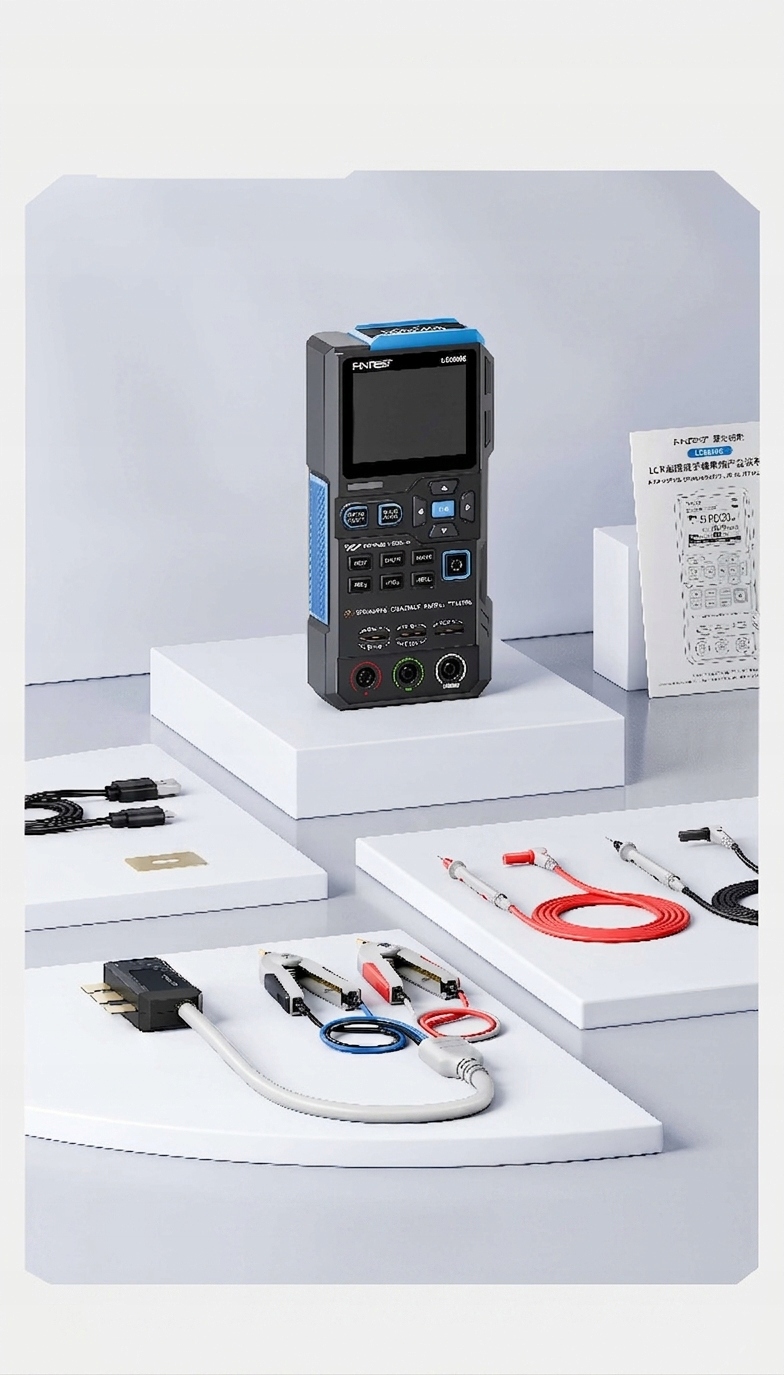

• Miernik LC1020E
• Klipsy testowe Kelvina
• Zestaw przewodów pomiarowych (po jednej sztuce w kolorze czarnym i czerwonym)
• Płytka przeznaczona do wykonywania kalibracji zwarciowej
• Przewód do przesyłu danych i ładowania
• Instrukcja obsługi
• Fabryczne opakowanie

Tryb sortowania i porównywania

• Wstępne ustawienia: Możliwość zdefiniowania wartości nominalnych oraz limitów tolerancji.
• Wykrywanie wad: Funkcja pozwala na szybkie zlokalizowanie komponentów o nieprawidłowych parametrach.
• Szybkie testowanie: Wykonywanie testów sortowania za pomocą jednego kliknięcia.
• Efektywność: Rozwiązanie zaprojektowane w celu zwiększenia wydajności pracy.
• Parametry pomiaru widoczne na ekranie:

  Częstotliwość: 1 kHz.

  Amplituda: 0,5 V.

  Polaryzacja: 0,0 V.

  Zakres: Automatyczny.

Parametry główne i dodatkowe

• Zwiększona precyzja: 10-krotnie poprawiona dokładność, wynosząca do ±0,05% błędu podstawowego.
• Podwójny wyświetlacz: Możliwość jednoczesnego podglądu dwóch parametrów podczas testu.
• Parametry główne: Indukcyjność (L), pojemność (C), rezystancja (R), impedancja (Z) oraz tryb automatyczny.
• Parametry dodatkowe: Reaktancja (X), stratność (D), dobroć (Q), kąt fazowy (θ) oraz szeregowa rezystancja zastępcza (ESR).

Dodatkowe cechy i możliwości techniczne

Zaawansowana analityka i precyzja laboratoryjna

• Dokładność klasy profesjonalnej: Choć standardowy błąd pomiarowy wynosi ±0,3%, urządzenie potrafi osiągnąć precyzję rzędu ±0,05%, co stawia je na równi ze stacjonarnym sprzętem laboratoryjnym.
• Kompleksowe pasmo testowe: Wykonywanie pomiarów w pięciu zakresach częstotliwości (od 100 Hz do 100 kHz) pozwala na szczegółowe badanie zarówno dużych kondensatorów elektrolitycznych, jak i szybką analizę strat.
• Regulacja napięcia sygnału: Możliwość dostosowania napięcia RMS (0,1V, 0,3V, 0,6V) pozwala na optymalne dopasowanie parametrów testu do specyfiki konkretnego układu.

Budowa i ergonomia pracy

• Czytelny interfejs graficzny: Urządzenie wyposażono w kolorowy ekran TFT LCD o przekątnej 2,8 cala, który zapewnia przejrzysty podgląd danych nawet w trudnych warunkach oświetleniowych.
• Wydajne zasilanie mobilne: Wbudowane ogniwo litowe o pojemności 3000 mAh gwarantuje długi czas pracy bez konieczności częstego ładowania, co czyni miernik idealnym narzędziem do prac terenowych.
• Komunikacja z komputerem: Port USB-C służy nie tylko do ładowania, ale również umożliwia współpracę z komputerem PC poprzez wirtualny port szeregowy, co ułatwia zarządzanie zebranymi danymi.

Profesjonalne metody pomiarowe

• Eliminacja błędów oprzyrządowania: Dzięki obsłudze 4-przewodowej metody Kelvina (system 5-terminalowy), miernik minimalizuje wpływ rezystancji przewodów na wynik, co jest kluczowe przy bardzo niskich impedancjach.
• Inteligentna weryfikacja serii: System oceny typu „dobry/zły” (Pass/Fail) pozwala na błyskawiczną kontrolę jakości w procesach produkcyjnych z marginesem błędu ustawianym już od 0,1%.
• Wszechstronna diagnostyka kondensatorów: Specjalistyczna funkcja pomiaru ESR (zastępczej rezystancji szeregowej) jest kluczowym narzędziem do oceny kondycji i stopnia zużycia podzespołów.
